非標設備常用-GL-8的安裝于接線

注：1) 型號中的“I”是指不同頻率型。

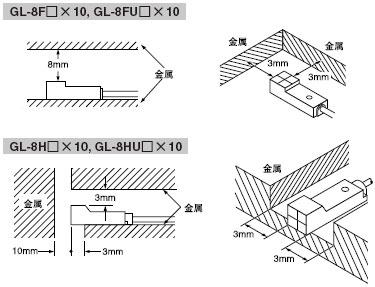

注：2) 兩臺以上傳感器可貼近安裝。當安裝3

臺以上傳感器時，以相等間距排列安

裝，尺寸A的最小值必須如下所示：

GL-8F□×10，GL-8FU□×10：6mm

GL-8H□×10，GL-8HU□×10：8.5mm

· 檢測距離是指使用標準檢測物體(鐵板15×15×t1mm)時的檢測距離。當使用非鐵金屬時，檢測距離通過乘以如右圖所示的修正系數而得。另外， 如果檢測物體比標準檢測物體小( 鐵板15×15×t1mm)或經過電鍍，檢測距離也會改變。

修正系數

型 號 所有型號

鐵板 1

不銹鋼 (SUS304) 約0.80

黃銅 約0.54

鋁 約0.52

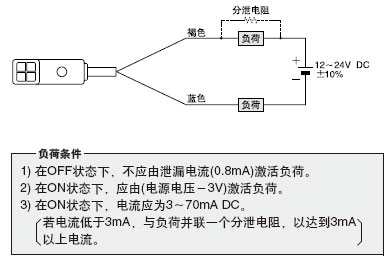

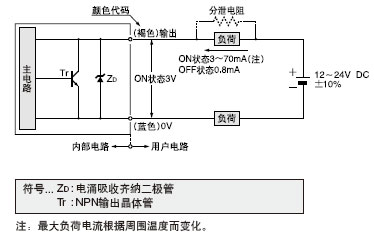

第一種：

昊順自動化兩線的接法。（兩線的如接PLC可能會出現檢測錯誤，因?yàn)閮删�制的會有漏電流來維持LED）

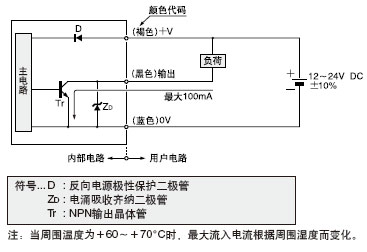

 第二種：

三線制的接法。

說明：如需接PLC盡量選擇三線制的。unsilro.com
