普通繼電器和自鎖繼電器的差別
2013-07-27 17:56:01 點擊：
 |
繼電器可以分為：單邊穩態型，單線圈自保持型、雙線圈自保持型。
松下電工有許多繼電器都有自保持型，例如：TQ,DS,DSP,DE,DJ,DK,S,ST,JH,RJ,RX等等。自保持繼電器相對與普通繼電器有很好的省電功能，因此越來越多的取代普通繼電器為廣大用戶所接受。

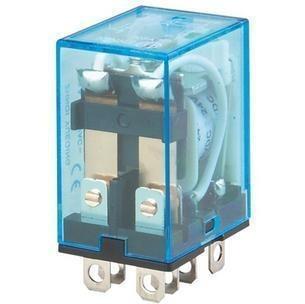

單邊穩態型繼電器（普通繼電器）：單邊穩態型繼電器線圈通電則繼電器置位，線圈斷電則復位
雙線圈自保持型：
雙線圈自保持型繼電器的自保持結構由兩個線圈組成，置位線圈和復位線圈，在置位線圈上加脈沖則繼電器置位，在復位線圈上加脈沖則繼電器復位
單線圈自保持型：
單線圈自保持型繼電器有自保持結構，在線圈上輸入一個正向脈沖后繼電器就保持置位狀態，輸入反向脈沖繼電器就復位了

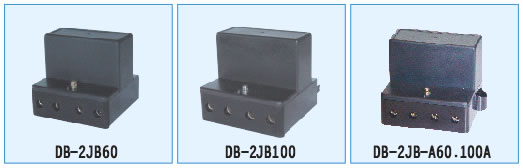

電磁機械式自保持繼電器
 |
| 一、概述： |
| DB-2JB系列電磁機械式自保持繼電器。繼電器產品整體 結構設計新穎、安裝配套方便，工作穩定可靠。繼電器的觸點接觸電阻小、溫升低和 觸點輸出負載容量大，是專為預付費單相電度表配套的繼電器。 |
| 二、結構特點： |
| DB-2JB系列電磁機械式自保持繼電器采用機械自鎖式保持方式，線圈工作通電時 間為瞬時，觸點接通或斷開后繼電器線圈可長期不通電。DB-2JB系列繼電器的結構形 式為端子式，外接端子可與電度表的接線端座內的接線端處直接相連安裝。DB-2JB系 列繼電器閉合時利用機械式鎖緊機構，觸點閉合時處于高壓力的狀態下，觸點壓力大 于一般繼電器的觸點壓力，因此繼電器觸點接觸電阻小，保證長時間大電流工作的可 靠性。 |
| 三、使用條件： |
|
| 四、工作原理： |
| DB-2JB型繼電器的接線端子處與開啟接線端蓋后的單相有功電度表直接相連。將 中性線 (N端) 接入預付費電度表的控制繼電器的動接觸點相連。DB-2JB型繼電器的綠 色導線與控制繼電器的動合觸點（常開）連接，DB-2JB型繼電器的紅色導線與控制繼 電器的動斷觸點 (常閉) 連接。 接通電源后，控制繼電器吸合 (動作) 時，綠色導線相連的線圈通電工作，DB-2JB 型繼電器輸出端子有電源輸出。由于DB-2JB型繼電器采用自鎖機構，當接通輸入、輸 出電源電路后，線圈瞬時通電后開關 ( K ) 立即斷開，線圈不通電，而輸出端的觸點被 鎖定，電源電路接通。當控制繼電器返回（復歸）時，紅色導線相連的線圈通電工作， DB-2JB型繼電器的輸出端斷開電源，無輸出電源，自鎖機構自動脫扣恢復原始狀態， 線圈瞬時通電后，開關 (K) 返回，線圈不通電。由于DB-2JB型繼電器的線圈無需長期 通電，故繼電器的線圈功耗極少，可節約電源。 |
| 五、訂貨須知： |
| ● 訂貨時應注明：繼電器的名稱、型號（規格）和訂貨數量 ● 訂貨示例： 100只DB-2JB60型電磁機械式自保持繼電器 數量 型 號 名 稱 100只 DB-2JB 60 型 電磁機械式自保持繼電器 |

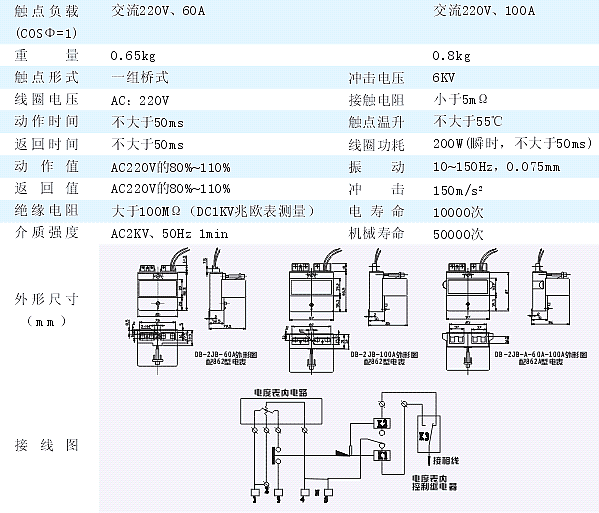

| 六、技術參數： |
 |
